LiFePO4
Անհատական LiFePO4 բջիջները ունեն անվանական լարում `մոտ 3.2V կամ 3.3V: Լիթիումի երկաթի ֆոսֆատ մարտկոցների փաթեթ կազմելու համար մենք օգտագործում ենք բազմաթիվ բջիջներ շարքով (սովորաբար 4):
- Սերիաներով չորս լիթիումի ֆոսֆատային բջիջներ օգտագործելը մեզ տալիս է մոտավորապես 12.8-14.2 վոլտ փաթեթ, երբ այն լրիվ է: Սա ամենամոտ բանը է, որը մենք պատրաստվում ենք գտնել ավանդական կապարի-թթու կամ AGM մարտկոցին:
- Լիտումի երկաթի ֆոսֆատ բջիջները ավելի մեծ խտություն ունեն, քան կապարի թթունը, քաշի մի մասն:
- Լիտումի երկաթի ֆոսֆատի բջիջները ավելի քիչ խտություն ունեն, քան լիթիումի իոնը: Սա նրանց դարձնում է ավելի քիչ անկայուն, օգտագործման համար ավելի անվտանգ, առաջարկում է գրեթե մեկ-մեկ փոխարինում AGM տուփերի համար:
- Լիթիում-իոնային բջիջների նույն խտության հասնելու համար մենք պետք է զուգահեռ կապենք լիթիումի երկաթի ֆոսֆատ բջիջները `դրանց հզորությունը մեծացնելու համար: Այսպիսով, լիթիումի ֆոսֆատի մարտկոցային փաթեթները, որոնք ունեն նույն քանակությամբ լիթիումային իոնային բջիջ, ավելի մեծ կլինեն, քանի որ նույն հզորությանը հասնելու համար զուգահեռ ավելի շատ բջիջներ են պահանջում:
- Լիտումի երկաթի ֆոսֆատի բջիջները կարող են օգտագործվել բարձր ջերմաստիճանային միջավայրում, որտեղ լիթիումի իոնային բջիջները երբեք չպետք է օգտագործվեն +60 ջերմաստիճանից բարձր:
- Lithium երկաթի ֆոսֆատ մարտկոցի բնորոշ գնահատված ժամկետը 1500-2000 լիցքավորման ցիկլ է մինչև 10 տարի:
- Սովորաբար լիտումի երկաթի ֆոսֆատի տուփը իր լիցքը կպահպանի 350 օր:
- լիթիումի երկաթ ֆոսֆատի բջիջները ունեն չորս անգամ (4x) կապարի թթվային մարտկոցների հզորություն:
Լիթիում-իոն
Անհատական Լիթիում-իոն բջիջները սովորաբար ունենում են 3.6 Վ կամ 3.7 վոլտ անվանական լարում: Մենք օգտագործում ենք բազմաթիվ բջիջներ շարքով (սովորաբար 3) `~ 12 վոլտ լիթիումի իոնային մարտկոցների փաթեթ կազմելու համար:
- 12 վ էլեկտրական բանկի համար լիթիում-իոնային բջիջներ օգտագործելու համար մենք դրանք 3-րդ շարքում ենք, որպեսզի ստանանք 12,6 վոլտ փաթեթ: Սա ամենամոտ է, որին մենք կարող ենք հասնել կնքված կապարի թթվային մարտկոցի անվանական լարման հետ, օգտագործելով լիթիում իոնների բջիջներ
- Լիթիումի իոնային բջիջները ավելի մեծ բջջային խտություն ունեն, քան լիթիումի երկաթի ֆոսֆատը, որի մասին մենք խոսեցինք վերևում: Սա նշանակում է, որ մենք դրանցից քչերն ենք օգտագործում ցանկալի հզորության համար: Ավելի բարձր անկայունության թանկանում է բջիջների ավելի բարձր խտությունը:
- Ինչպես լիթիումի երկաթի ֆոսֆատը, մենք կարող ենք նաև զուգահեռ կապել լիթիում-իոնային բջիջներ ՝ մեր տուփերի հզորությունը մեծացնելու համար:
- Lithium Ion մարտկոցի բնորոշ գնահատված ժամկետը երկու-երեք տարի է կամ 300-ից 500 լիցքավորման ցիկլեր:
- Սովորաբար Lithium-Ion տուփը իր լիցքը կպահպանի 300 օր:
Լարման լարման փաթեթ
Ես այս բաժինը կավելացնեմ ՝ Facebook- ի մեր հետևորդներից մեկի արձագանքի հիման վրա:
Պատճառն այն է, որ մենք օգտագործում ենք 3 բջիջ անընդմեջ լիթիումի-իոնային մարտկոցների տուփերի համար, լարումը: 4S լիթիումի իոնային տուփը լիցքավորելիս ունի չափազանց բարձր լարում (~ 16,8 վ): Ի տարբերություն դրա, կան մի քանի ռադիոընդունիչներ, որոնք ավելի շատ լարում են պահանջում, քան կարող է ապահովել 3s լիթիում-իոնային տուփի ցածր կողմը լարման կորի վերջում: Եթե մենք դեռ ուզում ենք օգտագործել 4S լիթիումի իոնային տուփ, մենք պետք է ինտեգրենք DC DC կարգավորիչը ՝ լարման ելքը կառավարելու համար: Կամ, ինչպես ես ակնարկեցի երկրորդ պարբերությունում, մենք կարող ենք նաև օգտագործել լիթիումի երկաթի ֆոսֆատային բջիջներ, որոնց 14,2-14,4 վ-ն ամբողջությամբ լիցքավորված են: Սա հիանալի է ռադիոկայանների մեծամասնության համար, բայց կարդացեք ձեր ռադիոյի լարման պահանջները:
Լիցքավորում
լիթիումի ֆոսֆատ + լիթիում իոնների բջիջները լիցքավորելը շատ նման է: Երկուսն էլ լիցքավորելու համար օգտագործում են կայուն հոսանք, իսկ հետո `մշտական լարում: Եթե մենք խոսում ենք ալիքից DIY մարտկոցային փաթեթներից մեկի մասին, ապա արևային կամ աշխատասեղանի լիցքավորումը սովորաբար կատարվում է փոխանցումային փոխանցման երկու մասի միջոցով:
- Նախ մենք ունենք լարման և ընթացիկ աղբյուրը: Սա կարող է լինել կարգավորելի դռան կամ, օրինակ, արևային վահանակ:
- Հաջորդը մենք ունենք լիցքավորման վերահսկիչ: Սա կարգավորում է մեր լարման / հոսանքի աղբյուրից դուրս եկող լարումը և հոսանքը ՝ սնուցելով BMS- ն:
- Վերջապես, BMS- ն կարգավորված լարումը ուղարկում է փաթեթին: Այն նաև արյունահոսում է լարում այն բջիջներից, որոնք ավելի բարձր լարում ունեն, քան մյուսները: Սա մյուսներին հնարավորություն է տալիս բռնել: Չնայած Bioenno- ի ասածին ՝ երբեք միանգամից միացրեք չկարգավորված աղբյուրը ձեր մարտկոցին (BMS թե ոչ!):
Ցուրտ եղանակը
Ինչպես բոլոր մարտկոցներով, ցրտերը ազդում են լիթիում իոնի կամ լիթիումի երկաթի ֆոսֆատ բջիջների լիցքավորման ունակության վրա: Այսպիսով, մենք պետք է ինչ-որ բան անենք, որպեսզի մարտկոցը սառեցման տակ չընկնի: Մարտկոցի լիցքավորումը սառը եղանակին ապաստարան տեղակայելու պատճառներից մեկն է: Համեմատաբար հեշտ է պահպանել ջերմաստիճանը ապաստարանի ներսում սառեցումից վեր, մինչդեռ ձեր արևային էներգիան կամ գեներատորը մնում է վրանից դուրս: Այս բջիջները սառեցումից վեր պահելու համար օգտագործված մի հնարք `դրանք և ռադիո սարքավորումները պահելը պարիսպի մեջ: Բոլոր ռադիոկայաները դարձնում են ջերմություն, ուստի սահմանափակելով (որոշ չափով) օդափոխումը, ռադիոյից ստացված ջերմությունը զգալիորեն կլրացնի մարտկոցի շուրջ տարածքը: Մեկ այլ հնարք `մարտկոցների խցիկի մոտ կամ ներսում, քիմիական ձեռքի տաքացուցիչներ օգտագործելն է: Բանն այն է, որ օգտագործենք ողջախոհությունը: Քանի որ մենք գիտենք, որ մենք չպետք է մարտկոցներ լիցքավորենք սառեցման տակ, գործնական պրակտիկայի մի պարզ փոփոխություն հեշտությամբ կարող է ուղղել դա:
Հավասարակշռում
Եթե դուք փաթեթ եք կառուցում շարքից ավելի բջիջներով, ապա ձեզ հարկավոր է հավասարակշռել բջիջները տուփի մեջ կամ լիցքավորիչում:
Կարևոր է նշել այն փաստը, որ ինչ-որ մեկը կարող է YouTube- ի տեսանյութ կամ բլոգ պատրաստել, ցույց տալով ձեզ, թե ինչպես պետք է տուփ պատրաստել, չի նշանակում, որ նրանք հստակ գիտեն, թե ինչ են անում:
Վերջնական գիծը, դուք կամ պետք է ձեռքով բալանսավորեք ձեր բջիջները կամ ակտիվորեն հավասարակշռեք ձեր բջիջները: եթե դուք կառուցում եք իմ մարտկոցային փաթեթներից մեկը, և դուք պատրաստվում եք օգտագործել այդ տուփը, միաժամանակ լիցքավորելով և լիցքաթափելով այն, ակտիվ հավասարակշռումը կատարման ճանապարհն է: Մյուս կողմից, եթե դուք օգտագործում եք այդ տուփը միայն լիցքաթափման համար, դրանք արտանետման դաշտ դուրս բերելու համար, ապա տուն վերադառնալուն պես լիցքավորելով, տեխնիկապես ձեզ անհրաժեշտ չէ որևէ հավասարակշռում, երբ տուփը լիցքաթափելիս: Եթե դուք պատրաստվում եք բջիջները լիցքավորել որպես ամբողջական 4s կամ 3s փաթեթ, ապա ձեզ հարկավոր կլինի հաշվեկշռի վճար, կամ դրանք առանձին գանձեք: Իհարկե, եթե դուք օգտագործում եք 18650 մարտկոց, և ձեր լիցքավորիչը տեղավորում է միաժամանակ մեկից ավելի բջիջներ լիցքավորելու դեպքում, դուք բոլորդ լավն եք:
Ընտրելով BMS
Հաջորդ պարբերությունը վերաբերում է միայն ձեզանից այն մարդկանց, ովքեր կցանկանային կառուցել ամբողջական մարտկոց: Այժմ, երբ դուք կարդաք վերը նշված պարբերությունները, հասկանում եք, որ լիթիում իոնի և լիթիումի երկաթի ֆոսֆատի միջև առկա լարումները եզակի են: Սա նաև նշանակում է, որ ձեր մարտկոցի Pack- ի համար օգտագործվող BMS- ը հատուկ է լիթիումի իոնին կամ լիթիումի երկաթի ֆոսֆատին: Ալիքով նախագծերում կարող եք գտնել մի շարք տարբեր հավասարակշռող տախտակներ: Մենք ընտրում ենք հավասարակշռող տախտակները ըստ նրանց կողմից իրենց պահանջած հնարավորությունների: Տախտակ ընտրելուց առաջ մենք պետք է իմանանք.
- Քանի amps մենք ուզում ենք քաշել տախտակը
- Քանի՞ բջիջ է շարքում
- Կօգտագործվեն լիթիում իոն կամ լիթիում երկաթի ֆոսֆատ բջիջներ
- Տախտակն առաջարկում է բջջային հավասարակշռություն (եթե դուք օգտագործում եք BMS, միշտ ստանում եք բջջային հաշվեկշռում)
Երբ ունեք այս համարները, կարող եք օգտագործել դրանք ձեր մատակարարից ճիշտ BMS ընտրելու համար: Անգամ չպետք է նայեք գինը, մինչև հասկանաք ձեր պահանջները: Պետք է նաև հոգ տանել eBay- ի և Alibaba- ի վաճառողների մասին: Նրանք հաճախ սխալ կերպով պիտակավորում են BMS տախտակները շատ ավելի մեծ հնարավորություններով, քան իրականում ապահովում են: Այսպիսով, օգտագործեք ձեր ընդհանուր իմաստը: Եթե ես գիտեմ, որ ես պատրաստվում եմ դուրս գալ 15 ամպեր BMS- ից, ես սովորաբար գնում եմ eBay- ից մեկը, որը գնահատվում է 30 ամպեր:
Ինչո՞ւ կարող եք այլևս ցանկանալ ինտեգրվել BMS ձեր նախագծին: Լավ BMS- ն առաջարկում է նաև այս հատկանիշները.
- Բարձրավոլտ պաշտպանություն
- Ենթավոլտ պաշտպանություն
- Կարճ միացման պաշտպանություն
- Հավասարակշռում
Երբ մարդիկ ասում են, որ չօգտագործեք BMS կամ հավասարակշռումը չի պահանջվում, նրանք դա անում են առանց հասկանալու BMS- ի կողմից տրամադրվող լրացուցիչ պաշտպանությունը: Ուտելիք մտքի համար:

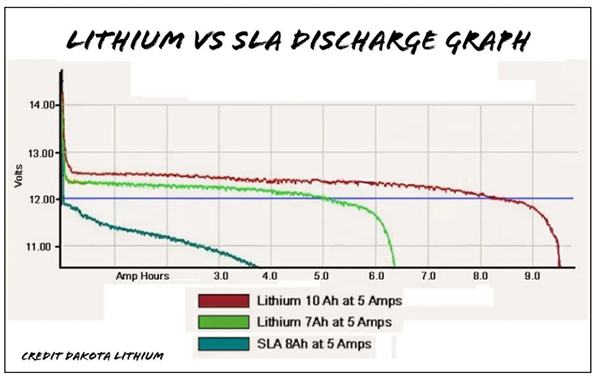

Lithium vs SLA Լիցքաթափման գրաֆիկը
Երբեմն, որքան էլ որ փորձեմ, օպերատորները դեռ շարունակում են պատրանք ունենալ, որ նույն հզորության կնքված կապարի թթվային մարտկոցը տարբեր չէ կամ նույնիսկ ավելի լավ է, քան լիթիումի իոն կամ լիթիում երկաթի ֆոսֆատ տուփը: Դա սովորաբար հիմնվում է գնի վրա: Դա լիովին անհեթեթություն է:
Ահա մի քանի փաստ:
- Կապարային թթու մարտկոց չօգտագործելու թիվ մեկ պատճառը քաշն է: Լիթիումի և լիթիումի երկաթի ֆոսֆատի տուփերը քաշի մի մասն են, մինչդեռ առաջարկում են ավելի մեծ խտություն: Սա թարգմանվում է ավելի մեծ գործառնական ժամանակի կամ դաշտում շատ ավելի երկար ուժի գործադրելու ունակության, առանց չափի / քաշի ավելացման:
- Փոքր կնքված կապարի թթվային մարտկոցները ծանր բեռի տակ ունեն ծայրահեղ լարման անկում: Նրանք երբեք նախատեսված չէ բարձր ամպերի կիրառման համար: Փաստորեն, փոքր կնքված կապարի թթվային մարտկոցները նախատեսված էին երկար ժամանակահատվածում դրանց վրա փոքր բեռ ունենալու համար: Կիրառելով բնորոշ 15-ից 20 amps ժամանակակից 100 վտ ռադիոյով, մենք զգում ենք լարման զգալի անկում: Պատշաճ կառուցված լիթիում իոնի կամ լիթիումի երկաթի ֆոսֆատի փաթեթը չի ցույց տալիս նույն լարման անկումը, ինչպես կապարի թթու մարտկոցը: Փաստորեն, ծանրաբեռնվածության տակ լիտը համեմատաբար հարթ է, մինչդեռ լիտումի իոնի և լիթիումի երկաթի ֆոսֆատի տուփերը լիցքաթափելիս:
- Լիթիում-իոնի կամ լիթիումի երկաթ ֆոսֆատի մարտկոցների փաթեթների մասին պատրանքներից մեկն այն է, որ «դրանք դժվար է լիցքավորել»: Իրականում լիթիումի իոնի և լիթիումի երկաթի ֆոսֆատի տուփերը ավելի հեշտ են լիցքավորվում, քան կնքված կապարի թթվային մարտկոցը, եթե մենք պարզապես բացենք մեր միտքը դրան: Այն ամենը, ինչ մենք պետք է իմանանք, այն է, թե քանի բջիջ ունենք շարքի մեջ, և տուփի առանձին բջիջների լարումը: Այնուհետև օգտագործեք այդ համարը `տուփի վրա կայուն լարման կայուն հոսանք կիրառելու համար: Սա հիմնական մաթեմատիկա է: Լիթիումի կամ լիթիումի երկաթի ֆոսֆատի տուփերը լիցքավորելու ժամանակ լողացող լարման կամ որևէ փուլ չկա: Պարզապես կայուն լարման կայուն հոսանք: Երբ մարտկոցը հասնում է իր լարման կորի գագաթին, այն լի է: Ոչ լողացող, ոչ էլ կլանում ... այն լիովին լրիվ է, երբ հասնում է իր լարման կորի գագաթին:
Այսպիսով, ինտերնետում կա բազմաթիվ ապատեղեկատվություն: YouTube- ում նույնիսկ ավելին կա, որը ղեկավարվում է YouTubers- ի կողմից, որոնք կամ չգիտեն կամ չեն կատարել հետազոտությունը: Նրանց չխեղդելով, բայց մեզանից յուրաքանչյուրի համար կարևոր է կատարել մեր սեփական հետազոտությունը: Համաձայն կլինեմ, որ մակերևույթի վրա կարծես կապարի թթվային մարտկոցն ավելի էժան է գնել, քան լիթիում-իոնը կամ լիթիումի երկաթի ֆոսֆատի տուփը: Գոյություն ունեն շատ այլ բաներ, որոնք պետք է անհամեմատ գինը նայել, որոնք մեզ տալիս են այդ հարցի իրական պատասխանը: Ես այլևս չեմ համարում իմ նախագծերում կապարի թթվային մարտկոցներ օգտագործել: Այսպիսով, դա թողնում է լիթիում իոն և լիթիում երկաթի ֆոսֆատ: Որը պետք է օգտագործեք նախագծում: Ահա, թե ինչպես ես ընտրում:
- Եթե ես փորձում եմ ուլտրաձայն ճանապարհորդել ոտքով բավականին հեռավորության վրա, ապա լիթիում իոնը, հավանաբար, գնալու ավելի լավ տարբերակն է: Ավելի մեծ բջիջների խտությունը փոքր փաթեթում ավելի երկար ժամանակ է տալիս, քան լիթիումի երկաթի ֆոսֆատը,
- Եթե ես փնտրում եմ մի բան, որը հեշտ է աշխատել, ավելի մեծ քանակությամբ վատ ժամեր ավելի քան 3S Li-Ion- ում, որտեղ ես ավանդաբար օգտագործում էի SLA մարտկոց, LiFePO4- ը ավելի լավ ընտրություն է:
- Եթե ես փնտրում եմ ամենալավ ներդրումներ մարտկոցները անլար ցանցում պահելու համար, 1500-2000 ցիկլերը, զրոյական սպասարկումը և 10 և ավելի տարիները բավականին զարմանալի է թվում:
Ինչպես աշխարհում, այնպես էլ մեր նախագծերի արդյունքները հիմնված են մեր կատարած հետազոտության վրա: Ես հաճախ քննադատություն եմ ստանում այդքան շատ տեսանյութեր չհրապարակելու մասին, բայց երբ կատարում ես հետազոտություն և նախապատմական աշխատանք, անհնար է ամեն օր հանել որևէ հին փխրուն տեսանյութ: Հետևեք նաև հետազոտության տղաներին: Ի վերջո, դա շատ հատուցող կլինի:
Traveանապարհորդություն Lithium մարտկոցներով
Կանոնները փոխվում են մի իրավասությունից մյուսը, ինչպես հեշտությամբ, երբ օրը վերածվում է գիշերվա: Այս պահի դրությամբ թվում է, որ լիթիում մարտկոցների ամենածանր սահմանափակումները հայտնաբերվում են Հյուսիսային Ամերիկայից թռչողներ: Ըստ FAA- ի և TSA- ի կայքերի, Lithium մարտկոցները, որոնք ունեն ավելի քան 100 վտ ժամ, կարող են թույլատրվել փոխադրման տոպրակների մեջ, որոնք ունեն ավիաընկերության հաստատում, բայց սահմանափակվում են յուրաքանչյուր պահողի երկու պահեստային մարտկոցով: Չորացված լիթիում մարտկոցներն արգելված են ստուգված պայուսակներում: Ոչ FAA- ն և TSA- ն որևէ տարբերություն չեն ներկայացնում լիթիումի իոնի կամ լիթիումի երկաթի ֆոսֆատի միջև:
